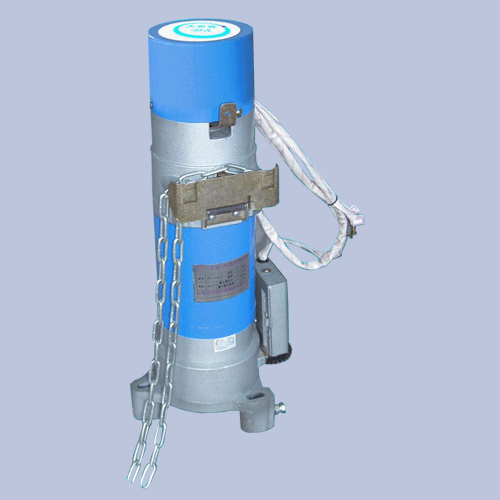

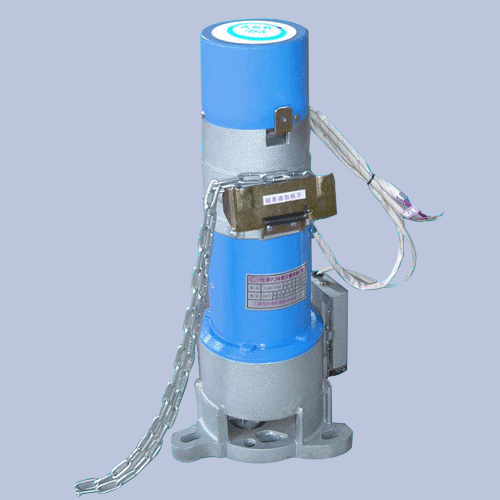

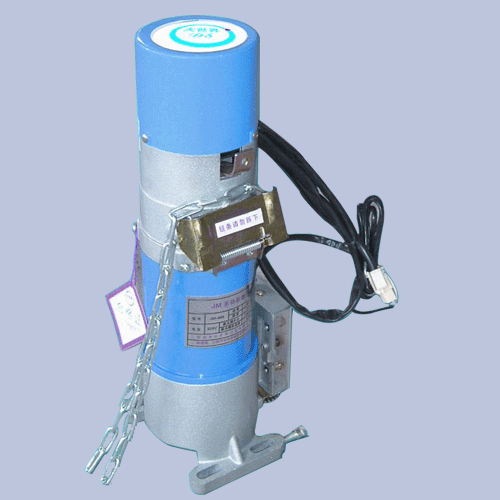

本机用于各种普通卷门、豪华保安卷镰门的卷帘驱动。操作按钮，自动完成卷门的开启和关闭。在非常状态下（停电、火警或电器故障），操作手动链条，可启动卷门上、下。电机装有过热保护装置。
另可配遥控器进行远距离操作，并配有断电防盗功能。 |
| |
|

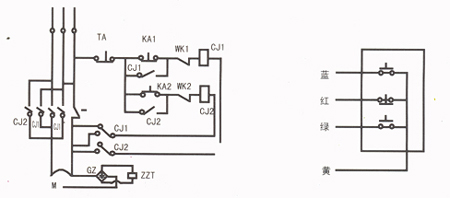

三相电动卷门机电气原理图 按钮开关接线 |
|
|
|
代 号 |
名 称 |
型 号 |
数 量 |
|
ＲＪ |
热保护器 |
ＪＯＦ－ＳＦ－１ |
１ |
|
ＷＫ１.２ |
微动开关 |
ＪＭＬ－１１ |
２ |
|
ＴＡ、ＫＡ |
按钮开关 |
二常用 一常用 |
１ |
|
ＣＪ２ |
上升接触器 |
ＣＪ４６-９ |
１ |
|
ＣＪ１ |
下降接触器 |
ＣＪ４５-９ |
１ |
|
ＺＺＴ |
电磁铁 |
直径0.17 4600匝 |
１ |
|
Ｍ |
电动机 |
ＪＭＤ５５０ ７５０Ｗ |
１ |
|
| |
|

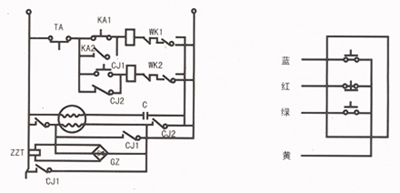

单相电动卷门机电气原理图 按钮开关接线 |
|
|
|
代 号 |
名 称 |
|
TA |
停止按钮 |
|
KA1 |
上升按钮 |
|
KA2 |
下降按钮 |
|
WK1 |
上升行程开关 |
|
WK2 |
下降行程开关 |
|
CJ |
接触器 |
|
C |
电容器 |
|
M |
单相电动机 |
|
ZZT |
电磁铁 |
|
GZ |
整流器 |
|
|
|
